cad2007剖视图 AutoCAD剖视图制作方法

　　cad2007剖视图，在CAD2007中，剖视图是一项非常常用的功能，它能够将三维模型以二维的形式进行展示，并且能够清晰地显示出模型的内部结构和细节，为了更加方便地制作剖视图，AutoCAD提供了一系列实用的工具和技巧。在本文中我们将介绍AutoCAD剖视图制作的方法，帮助读者掌握这一技能。无论是进行机械设计、建筑设计还是产品设计，掌握剖视图制作方法都是非常重要的，它能够帮助我们更好地理解和展示设计图纸，提高工作效率和质量。接下来我们将详细讲解AutoCAD剖视图制作的步骤和注意事项，希望能够对读者有所帮助。

具体步骤：

1.绘制出常规视图，确定需要进行剖面的视图。

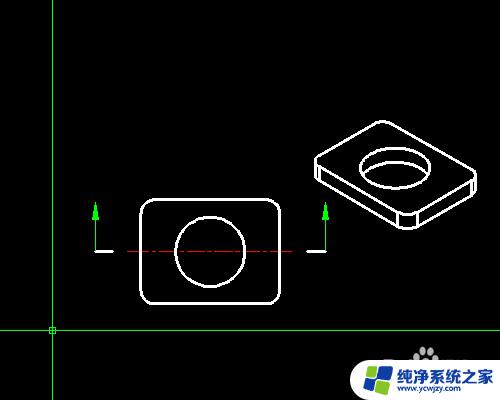

2.绘制剖切线。

指示剖切面位置的线，用细点画线表示，一般情况下可省略。

3.绘制剖切符号。

指示剖切面起、迄和转折位置（用粗短画表示）及投射方向（用箭头表示）。

4.绘制剖面视图。

注意剖切的方向，剖切方向不同，视图的结构及位置都可能不一样。

5.标注视图名称。

注写在剖视图上方，用以表示剖视图名称的大写拉丁字母（“×-×”）。剖切符号附近，应注写相同的字母。

　　以上就是有关 CAD2007 剖视图的全部内容，如果您遇到类似的问题，可以按照本文提供的方法进行解决。
